8stacija knjiga okupljanja sedla šiva linije sh300

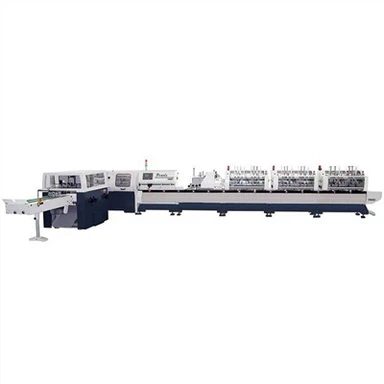

SH300 sedla za šivanje mrežnog sustava prvi je u Kini koja je koristila kontrolu prijenosa bez osovine, koristeći elektroničko vreteno za zamjenu mehaničkih vretena za prijenos, može zadovoljiti najne hitne potrebe vezivanja korisnika danas i pružiti opciju brze i učinkovite proizvodnje za vezanje tradicionalne tiskane tvari. Linija za šivanje sedla SH300 sastoji se od sljedećih pojedinačnih strojeva: DY480 Jedinica za šivanje, ZyDY480 sklopiva jedinica za šivanje, DQ12 sedla za šivanje sedla, QSD12 trostrana jedinica za obrezivanje knjiga, linearni transportni okvir SZQ480 i SH300 i SH300.
- Brza dostava
- Osiguranje kvalitete
- Služba za korisnike 24/7
Uvod u proizvod
|
Okupljanje knjigaŠivanje sedlaSistem za obrezivanje 8 postaja, 4 glave, s jedinicom za barkod
SH300 sustav za šivanje sedla prvi je u Kini koji je koristio kontrolu prijenosa bez osovine, koristeći elektroničko vreteno za zamjenu mehaničkih vretena za prijenos, može zadovoljiti najne hirnije potrebe vezivanja korisnika danas i pružiti opciju brze i učinkovite proizvodnje za vezanje tradicionalne tiskane materije. Linija za šivanje sedla Stitchhero SH300 sastoji se od sljedećih pojedinačnih strojeva:DY480 Jedinica za šivanje,Zydy480 sklopiva jedinica za šivanje,DQ12 Jedinica za šivanje sedla, QSD12 trostrana jedinica za obrezivanje knjiga, SZQ480 Linearni transporteriSH300 ELEKTRIČNI UPRAVLJANJE. uPrikladan i jednostavan rad putem velikog zaslona osjetljivih na dodir temeljen na Ikoni. uVeliki raspon formata uboda od 130*80mm do 465*300Mm(Uređena veličina knjige). uVelika brzina i visoka produktivnost do 12, 000 ciklusi na sat. uSveobuhvatni sustav kontrole kvalitete kako bi se osigurao pouzdano i precizno šivanje. uOdbacite vrata za neispravni potpis kako biste osigurali non-stop proizvodnju. uRObust konstrukcija s Hohner šivaćim glavama i europskim dijelovima vrhunske kvalitete. Europski standard s CE certifikatom
|
|
Tehnički podaci |
|||
|
Model |
SH300 |
||
|
Maksimumneotkriveni listveličina |
Jednostruka stranica: 480 x 320 mm; Dvostruke stranice: 480 x 320 mm |
||
|
Min.Binding veličina |
Pojedinačna stranica:158 x 110 mm; Dvostruke stranice: 206x110mm |
||
|
MaksimumUrezana veličina lima |
Pojedinačna stranica: 475 x 300 mm; Dvostruke stranice: 2x234x300mm |
||
|
Min.Urezana veličina lima |
Pojedinačna stranica: 148 x 105 mm; Dvostruke stranice: 2x95x105mm |
||
|
Maksimum debljina knjige |
10 mm |
||
|
Min.Center udaljenost od dva vijka |
45 mm |
||
|
Žica korištena |
25# |
||
|
Maksimum mehanička brzina |
10000c/h |
||
|
Napajanje |
Glavni motor: 15 kW, vakuumska pumpa 4KWX2; 3Phase 380V, 50Hz |
||
|
Zrak |
0. 8MPa, 1,2m³/min, 11kW |
||
|
Težina |
7 tona |
||
|
Dimenzija stroja |
10160 x 4750 x 1650 mm |
||
Opcije
1. BARCODE JEDINICA
2. Dodatna dva rotacijska dovoda
3. Svaka dodatna Hohner M45/6 glava za šivanje
|
|
Osamrotacijski feeders Svi su hranitelji mobilni i mogu se naginjati za ručno hranjenje, što omogućava realizaciju posebnih potpisa. Min. Veličina potpisa: 138x105mm Maksimum Veličina potpisa: 475x300mm Potpisi s niskim/visokim krugovima folio ili čak krugovima u širokom rasponu formata mogu se otvoriti hvatačima ili sisama. Mjerači za dovođenje i količina zraka mogu se lako prilagoditi.
|
|
|
A Pouzdani dovod mapa s poklopcem Nakon što se poklopac postigne unaprijed određenom linijom, presavijen je duž ocjene, nahranjen na sljedećem dobro okupljenom bloku knjiga, a zatim se dobro okupljena knjiga prevozi u stanicu za šivanje sedla. |
|
|
Stanica zaslona osjetljivog na dodir (Siemens) Kontrolna stanica zaslona osjetljivih na dodir na temelju ikona za nadzor proizvoda, dijagnostiku grešaka i kontrolu kvalitete.
|
|
|
Jedinica za šivanje Inspektor debljine jamči da su samo kompletne okupljene knjige zašivene i obrezane. Miss-Fed, više hranjena, savijena potpisivanje, ne šivanje ili ne-potpisivanje bit će točno otkrivena.
Odjeljak za šivanje ruže konfigurira Hohner M45/6 zabode glave za precizno i izvrsno šivanje, koje mogu uboditi do 5 mm debljine kako bi udovoljili različitim zahtjevima. Čak se i mali formati za šivanje do 138*105 mm i veliki formati za šivanje do 470*310 mm mogu se savršeno ušivati.
Uključena su dva žičana jela. |
|
|
A niz uređaja za otkrivanje za kontrolu gotove kvalitete knjige (1) Nema uređaja za otkrivanje potpisa i pekmeza (prvo) (2) drugi uređaj za otkrivanje pekmeza (3) Treći uređaj za otkrivanje pekmeza (4) četvrti uređaj za otkrivanje pekmeza (5) Peti uređaj za otkrivanje pekmeza (6) Mehanizam prihvaćanja uređaja za otkrivanje zastoja u dovodu (šesti) (7) Uređaj za otkrivanje pekmeza u dovodu (ispod svakog dovodnika) (sedmi) (8) Osmi uređaj za otkrivanje pekmez (9) Deveti uređaj za otkrivanje pekmeza (prije spajanja jedinice nakon debljine debljine) (10) Uređaj za otkrivanje preopterećenja glave za šivanje glave (11) Nema uređaja za otkrivanje šivanja (za otkrivanje žice) (12) Okomite transportne trake (nakon šivanja i prije obrezivanja) Uređaj za otkrivanje džema (deseta) (13) Horizontalni transportni remen (nakon šivanja i prije obrezivanja) uređaj za otkrivanje džema (jedanaesti).
|
|
|
Vrata za odbacivanje za neispravnopotpisi |
|
|
A trimera s tri noževa T460 Trimer jedinica s tri noževa igra kritičnu ulogu u izgledu i kvaliteti gotovih knjiga. Trimer s tri noževa brz je i lako se postavlja pomoću ručnih kotača s pokazateljima položaja. Glatki prijenos i precizno pozicioniranje svake neotkrivene knjige osiguravaju da je svaka knjiga točno obrezana, prvo nožem prednjeg rezanja, a zatim glavom i stopalom.
Min. Nepotpuna veličina knjige (AXB): 138x105 mm Maksimum Neprimijenjena veličina knjige (AXB): 470x310mm Min. Urezana veličina knjige (AXB): 130x80mm Maksimum Timmed Veličina knjige (AXB): 465x300 mm Maksimum Otkazana debljina: 10 mm |
|
|
A skolicajedinica za dostavu Točno podrezane zašivene knjige su automatski se prebacuje na stanicu za prikupljanje kolekcije Stream Good Books. Knjige mogu biti odvojeno u grupu po grupi prema potrebnoj količini za svaku grupu.
|
|
|
Hitachi zračni kompresor
|
|
|
DvaBecker vakuumska pumpas
|
*Dizajn i specifikacije stroja podliježu promjenama bez prethodne najave.
Proces rada je slijedi:
1. Postavite presavijene potpise na okupljačkim položajima.
2.Air pumpa isporučuje zrak.
3.Gachering Unit prenosi potpise u lancu koji automatski prenosi u skladu s redoslijedom stranice.
4. Knjiga Prenošenje lanca prenosi potpise u jedinicu za šivanje. Istodobno, potpisi se pregledavaju odvojeno na stranici po stranici putem pregleda foto-stanica, deflektivnog inspekcije i pregledavanja debljine.
5.Transfer Unquithed Books s propuštanjem potpisa ili potpisom potpisa u transportni otpad i zašivene knjige u obrezivu jedinicu.
6. Stitched Books obrezane su na tri ruba u jedinici za obrezivanje, a registrirane su u dva koraka vodiča.
7.TimMed knjige isporučuju se prema postavljenoj vrijednosti količine razdvajanja knjige.
